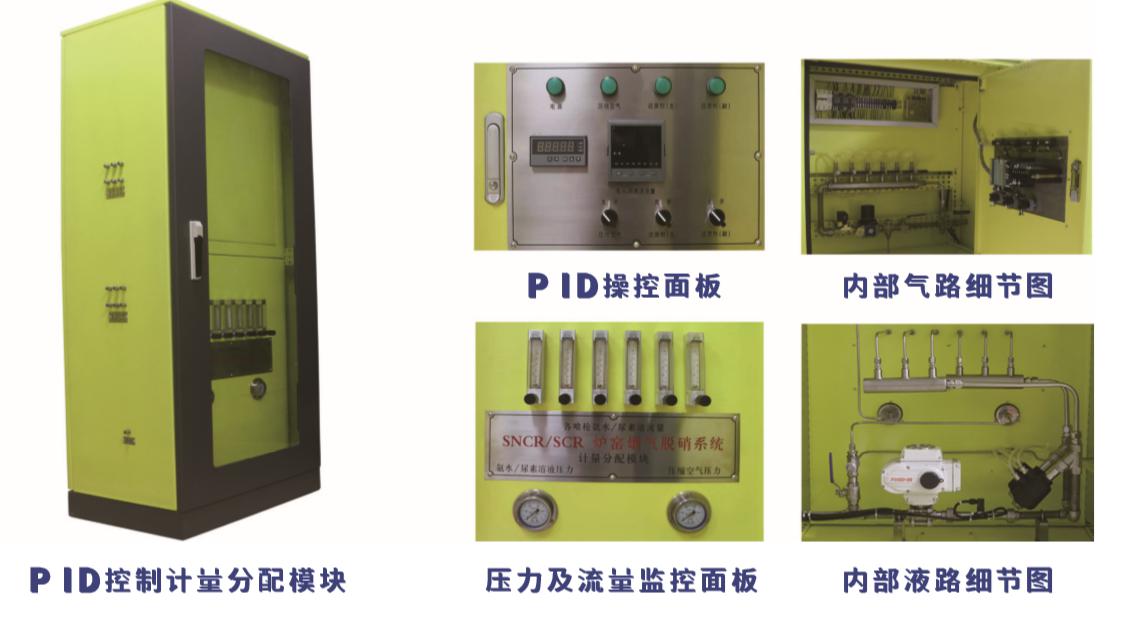

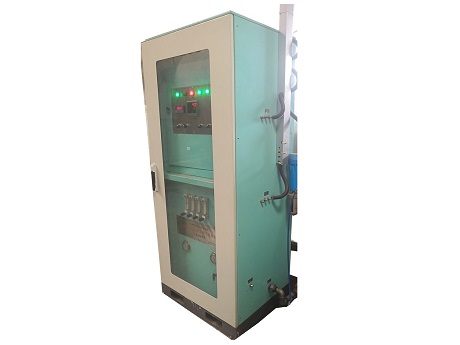

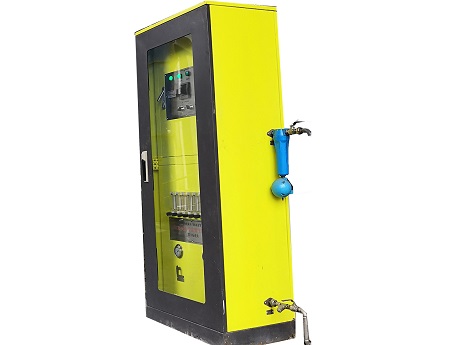

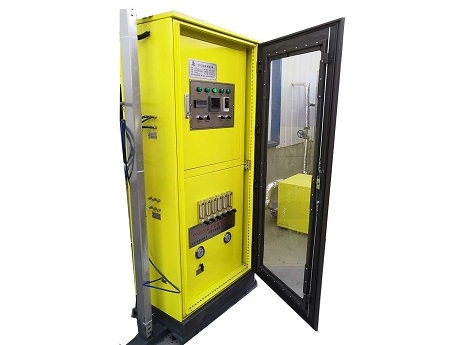

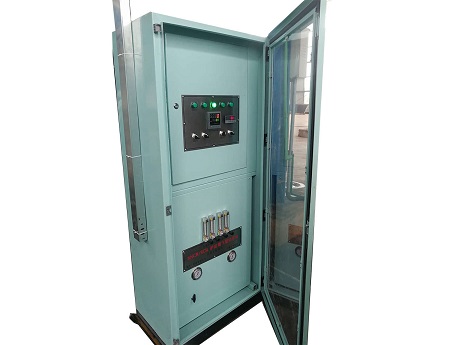

脫硝還原劑（氨水/尿素溶液）、軟化水及壓縮空氣進入PID稀釋計量分配模塊后，通過本模塊手動調節還原劑溶液及軟化水的噴射用量；壓縮空氣則通過分配器分配到每組噴射裝置中。本稀釋計量分配模塊已集成PID控制，內有電動調節閥、混合器、流量計；空氣過濾器、減壓閥、流量傳感器、電磁閥組、氣體分配器及各路液、氣壓力顯示裝置和優越感裝置等。具有整體結構簡潔緊湊、集成度高、操作及安裝簡便，液、氣管路聯接分布整齊合理，基本免維護等優點。
安裝說明：
①  本模塊宜安裝在操作現場，安裝時應注意模塊四周應留有足夠的空間，以便于各管道的連接及檢修空間（模塊后方應預留不小于1m維修空間）；同時應注意遠離高溫區域，避免因溫度過高而影響模塊內電氣設備的正常運行。
②   本模塊右側已預留脫硝還原劑（氨水）及稀釋水1/2＂內螺紋接口，安裝時只需將各路供液管道旋緊至不滲漏即可。
③   本模塊左側則預留脫硝還原劑（氨水）供液及壓縮空氣（?6mm/?8mm）快速接口，安裝時只需將各路氣、液軟管按相應編號插入快速接口即可。
